Tipologia
Strip LED a 24V.
Caratteristiche
Le strip LED HighDensity sono caratterizzate dall'inclusione del Circuito Integrato all'interno del package del LED.
Il circuito integrato è un regolatore a corrente costante per compensare le fluttuazioni di tensione e mantenere così uniforme l'emissione luminosa anche su lunghi tratti.
L'integrazione del circuito elimina la necessità dei resistori esterni, normalmente fissati sul substrato tra un LED e l'altro, e permette il posizionamento ravvicinato e regolare dei LED, per un'emissione luminosa omogenea ed ininterrotta, con performance superiori in termini di lumen/watt.
Installazione
Completa di biadesivo 3M per il fissaggio alla superficie.
In caso di fissaggio con biadesivo, sgrassare adeguatamente la superficie di applicazione.
Impiegare sempre con profilo in alluminio per la dissipazione del calore.
Informazioni di utilizzo
Dimmerabili 0-100% Flicker Free
DALI - DMX - 1-10
Sistemi domotici di controllo analogici e digitali
Push Dali con controller ZKCDAFF
Compatibili CASAMBI
Confezione
Confezionate in rolle di 5 metri.
Questo prodotto può essere personalizzato: consultare il catalogo o la forza vendita per i dettagli.
Colore della luce
Scelta di temperatura di colore nel bianco.
Binning
ANSI/SDCM: 2 step.
Connessioni
IP20: terminali a cavi liberi.
Lunghezza massima di connessione 5 mt. Max 4A.
Per connessioni di maggiore lunghezza, collegare in serie o in parallelo, vedere schema in Info Tech.
Le strisce possono essere tagliate a misura seguendo le indicazioni di taglio stampate sulla striscia.
Dati caratteristici
Caratteristiche dimensionali

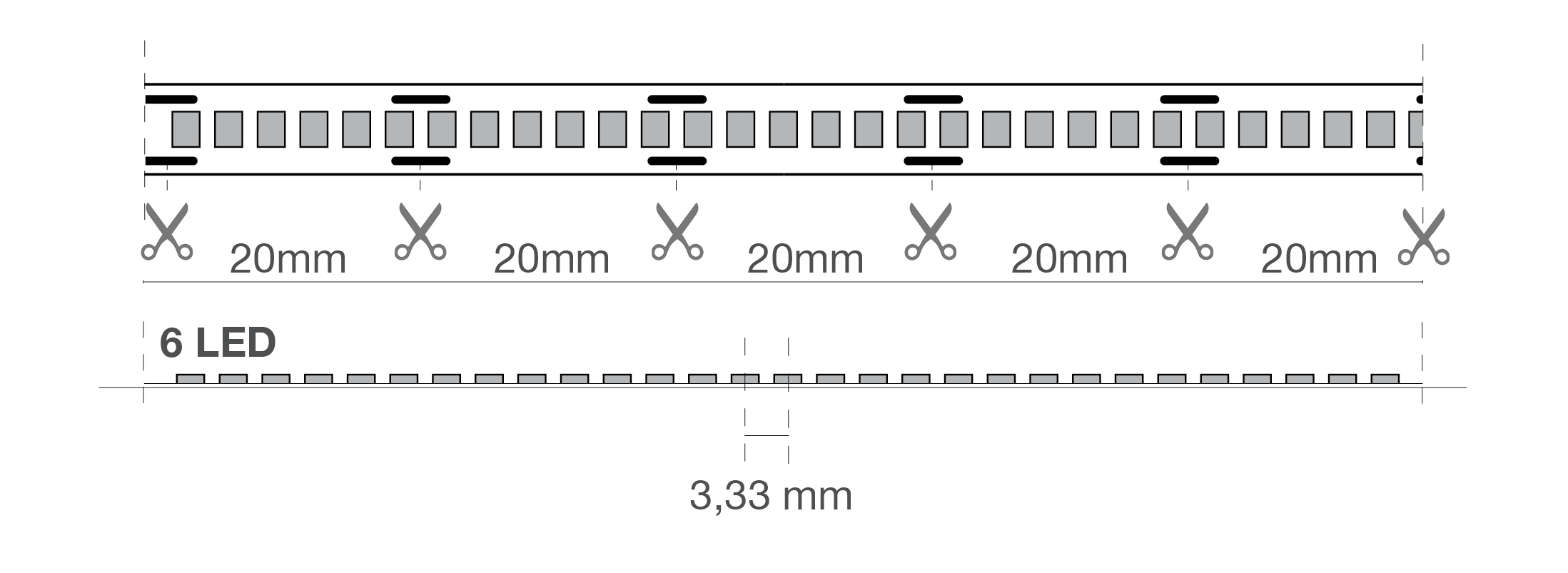

Passo di taglio
20 mm
Interasse LED
33,3 mm
Caratteristiche illuminotecniche e fotometriche
Flusso nominale al mt
2040 lm/m
Temperatura di colore nominale CCT
4000 K
Tempo di riscaldamento fino al 60% del rendimento completo
Piena Luce Istantanea
Caratteristiche elettriche
Tensione d'ingresso
24 Vdc
Classe di efficienza energetica
Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica "F"
Temperatura di esercizio
-25°C / +35°C
Posizione di funzionamento
360°

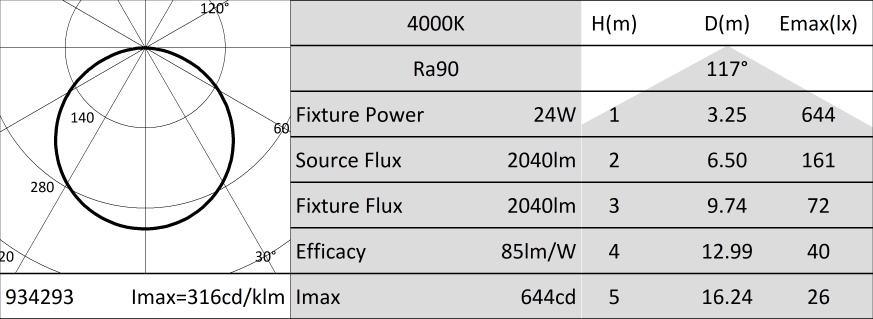

Fotometria
Garanzia LED
G5h24
Full Guarantee - Garanzia Totale
5 anni (24h/24h)
h24, la Garanzia Totale su ben 5 anni di utilizzo!
Direttive europee
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Norme di prodotto
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-1:2022
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Dati logistica
Peso netto articolo
120 gr
Barcode articolo singolo
8011905934293
Scheda prodotto
Testo di capitolato
Esteso
Compatto
07U402424INHD - DURASTRIP HIGH DENSITY
Tipologia
Strip LED a 24V.
Caratteristiche
Le strip LED HighDensity sono caratterizzate dall'inclusione del Circuito Integrato all'interno del package del LED.
Il circuito integrato è un regolatore a corrente costante per compensare le fluttuazioni di tensione e mantenere così uniforme l'emissione luminosa anche su lunghi tratti.
L'integrazione del circuito elimina la necessità dei resistori esterni, normalmente fissati sul substrato tra un LED e l'altro, e permette il posizionamento ravvicinato e regolare dei LED, per un'emissione luminosa omogenea ed ininterrotta, con performance superiori in termini di lumen/watt.
Installazione
Completa di biadesivo 3M per il fissaggio alla superficie.
In caso di fissaggio con biadesivo, sgrassare adeguatamente la superficie di applicazione.
Impiegare sempre con profilo in alluminio per la dissipazione del calore.
Informazioni di utilizzo
Dimmerabili 0-100% Flicker Free
DALI - DMX - 1-10
Sistemi domotici di controllo analogici e digitali
Push Dali con controller ZKCDAFF
Compatibili CASAMBI
Confezione
Confezionate in rolle di 5 metri.
Questo prodotto può essere personalizzato: consultare il catalogo o la forza vendita per i dettagli.
Colore della luce
Scelta di temperatura di colore nel bianco.
Binning
ANSI/SDCM: 2 step.
Connessioni
IP20: terminali a cavi liberi.
Lunghezza massima di connessione 5 mt. Max 4A.
Per connessioni di maggiore lunghezza, collegare in serie o in parallelo, vedere schema in Info Tech.
Le strisce possono essere tagliate a misura seguendo le indicazioni di taglio stampate sulla striscia.
Dati caratteristici
Potenza: 120 W
Fascio: 120°
Dimmerabile: Si
Tensione: 24 Vdc
Attacco: Cavi liberi
IP: 20
Flusso: 10200 lm
Tc: 4000 K
Ra: >90
Garanzia LED: G5h24
RG: RG0
Caratteristiche dimensionali
Dimensioni
L: 5000 mm
L1: 10 mm
H: 1,5 mm
Passo di taglio
Passo di taglio: 20 mm
Interasse LED: 33,3 mm
Caratteristiche illuminotecniche e fotometriche
Apertura fascio: 120°
Flusso nominale al mt: 2040 lm/m
Flusso: 10200 lm
Temperatura di colore nominale CCT: 4000 K
Indice resa cromatica: >90
Durata di vita: 50000 h
Vita dei LED: L70B20
Tempo di innesco: <0,2 s
Tempo di riscaldamento fino al 60% del rendimento completo: Piena Luce Istantanea
Mercurio: 0 mg
Caratteristiche elettriche
Potenza nominale: 120 W
Tensione d'ingresso: 24 Vdc
Dimmerabile: Si
Classe di efficienza energetica: Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica "F"
Numero cicli: 100000
Temperatura di esercizio: -25°C / +35°C
Posizione di funzionamento: 360°
Garanzia LED
G5h24: Full Guarantee - Garanzia Totale
5 anni (24h/24h)
h24, la Garanzia Totale su ben 5 anni di utilizzo!
Direttive europee
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Norme di prodotto
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-1:2022
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Dati logistica
Peso netto articolo: 120 gr
Barcode articolo singolo: 8011905934293
07U402424INHD - DURASTRIP HIGH DENSITY
Tipologia: Strip LED a 24V. Caratteristiche: Le strip LED HighDensity sono caratterizzate dall'inclusione del Circuito Integrato all'interno del package del LED. Il circuito integrato è un regolatore a corrente costante per compensare le fluttuazioni di tensione e mantenere così uniforme l'emissione luminosa anche su lunghi tratti. L'integrazione del circuito elimina la necessità dei resistori esterni, normalmente fissati sul substrato tra un LED e l'altro, e permette il posizionamento ravvicinato e regolare dei LED, per un'emissione luminosa omogenea ed ininterrotta, con performance superiori in termini di lumen/watt. Installazione: Completa di biadesivo 3M per il fissaggio alla superficie. In caso di fissaggio con biadesivo, sgrassare adeguatamente la superficie di applicazione. Impiegare sempre con profilo in alluminio per la dissipazione del calore.: Informazioni di utilizzo: Dimmerabili 0-100% Flicker Free DALI - DMX - 1-10 Sistemi domotici di controllo analogici e digitali Push Dali con controller ZKCDAFF Compatibili CASAMBI Confezione: Confezionate in rolle di 5 metri. Questo prodotto può essere personalizzato: consultare il catalogo o la forza vendita per i dettagli. Colore della luce: Scelta di temperatura di colore nel bianco. Binning: ANSI/SDCM: 2 step. Connessioni: IP20: terminali a cavi liberi. Lunghezza massima di connessione 5 mt. Max 4A. Per connessioni di maggiore lunghezza, collegare in serie o in parallelo, vedere schema in Info Tech. Le strisce possono essere tagliate a misura seguendo le indicazioni di taglio stampate sulla striscia. Dati caratteristici - Potenza: 120 W; Fascio: 120°; Dimmerabile: Si; Tensione: 24 Vdc; Attacco: Cavi liberi; IP: 20; Flusso: 10200 lm; Tc: 4000 K; Ra: >90; Garanzia LED: G5h24; RG: RG0. Caratteristiche dimensionali - Dimensioni; L: 5000 mm; L1: 10 mm; H: 1,5 mm; Passo di taglio; Passo di taglio: 20 mm; Interasse LED: 33,3 mm. Caratteristiche illuminotecniche e fotometriche - Apertura fascio: 120°; Flusso nominale al mt: 2040 lm/m; Flusso: 10200 lm; Temperatura di colore nominale CCT: 4000 K; Indice resa cromatica: >90; Durata di vita: 50000 h; Vita dei LED: L70B20; Tempo di innesco: <0,2 s; Tempo di riscaldamento fino al 60% del rendimento completo: Piena Luce Istantanea; Mercurio: 0 mg. Caratteristiche elettriche - Potenza nominale: 120 W; Tensione d'ingresso: 24 Vdc; Dimmerabile: Si; Classe di efficienza energetica: Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica "F"; Numero cicli: 100000; Temperatura di esercizio: -25°C / +35°C; Posizione di funzionamento: 360°. Garanzia LED - G5h24: Full Guarantee - Garanzia Totale; 5 anni (24h/24h); h24, la Garanzia Totale su ben 5 anni di utilizzo!. Direttive europee - 2009/125/EC * Ecodesign; 2011/65/EU * RoHS; 2012/19/EU * RAEE; 2014/30/EU * EMC; 2015/863 * Amending RoHS; 2017/1369 * Regulation for Energy Labelling; 2019/2015 * Regulation for Energy Labelling; 2019/2020 * Regulation for Ecodesign; 2021/340 * Amending Reg. Energy Labelling; 2021/341 * Amending Reg. Ecodesign. Norme di prodotto - CEI EN 55015:2020 (+A11:2020); CEI EN 60598-1:2022; CEI EN 60598-2-1:2022; CEI EN 61000-3-2:2019 (+A1:2021); CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022); CEI EN 61547:2010; CEI EN 62031:2021 (+A11:2022); CEI EN 62471:2010; IEC/TR 62471-2:2009; CEI EN 62493:2015; CEI 34-141:2014. Dati logistica - Peso netto articolo: 120 gr; Barcode articolo singolo: 8011905934293.
