Typologie
Ruban LED avec tension de secteur, gradable.
Caractéristiques
Version dimmable avec TRIAC, variation de l'intensité en douceur grâce à la puce de contrôle intégrée.
Protégés contre le survoltage, les défaillances et la surchauffe dans chaque segment de 2,30 cm.
Bouchon de fermeture et connexion électrique de très petites dimensions, semblables à celles du ruban.
Précâblé et coupé à la taille demandée, il peut être fourni avec un degré de protection IP40 ou IP65 en fonction du type d'utilisation.
AVERTISSEMENT : le pas de coupe est de 203 mm.
Installation
On conseille de commander l'équipe de montages à raison de 4 clips au mètre.
D'éventuelles demandes particulières seront spécifiées sur les formulaires du projet.
Matériau
Corps en PVC extrudé de dernière génération utilisable également à l'extérieur, résistant aux intempéries et aux rayons UV, embase et bords blancs, partie supérieure transparente.
Informations d'utilisation
230V: Dimmable TRIAC leading edge 10-100%
120V: Dimmable ELV 10-100%
Voir la liste des variateurs compatibles.
Accessoires
Clip PC pour ancrage.
Emballage
Fournies sur projet, de la longueur souhaitée.
Avec un câble d'une longueur de 1,50 m (couleur noire) avec une fiche Schuko (Schuko à collier plein IP44) ou câble dénudé (IP65).
LED
Durée: usage à l'intérieur > 50 000 h ; usage à l'extérieur > 35 000 h
Couleur de la lumiére
Choix de température de couleur dans les teintes du blanc.
Binning
ANSI/SDCM: 3 échelons 1 bin.
Connexions
Jusqu'à 50 m d'alimentation unique.
Connecteurs
/
Câbles libres
Données caractéristiques
Douille
Connecteurs/Câbles libres
Dimensions
Éclairage et caractéristiques photométriques
Ouverture du faisceau
110°
Flux nominal par mt
1150 lm/m
Température de couleur
4000 K
Couleur de la lumiére
Lumière naturelle
Indice de rendu des couleurs
>90
Durée de vie des LED
L70B20
Temps de déclenchement
<0,2 s
Temps de chauffage jusqu'à 60% de la pleine efficacité
Lumière instantanée
Caractéristiques électriques
La classe d'efficacité énergétique du produit
Ce produit contient une source lumineuse de classe d’efficacité énergétique "E"
Température de fonctionnement
-25°C / +35°C
Position de fonctionnement
360°

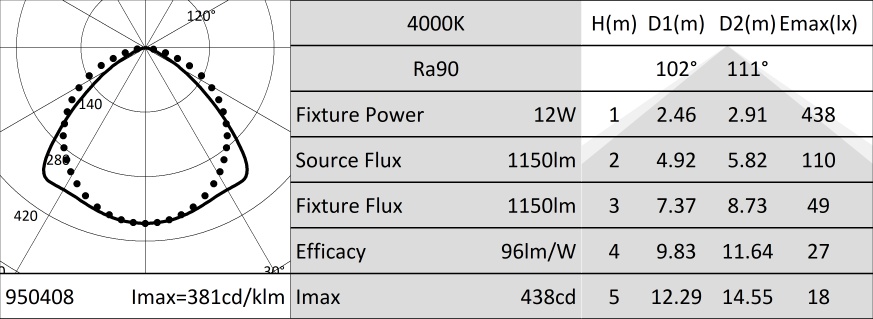

Photométrie
Garantie LED
G3
Jusqu’à 3 ans
(4000h/année) 4000h = 11h par jour x 365 jours.
Sans limitation de la durée d’utilisation pour la première année, à condition que soient respectées les conditions d’utilisation.
Directives européennes
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Normes de produits
CEI EN 55015:2020 (+A11:2020)
CEI EN 60968:2016
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62560:2013 (+A1:2017/+A11:2020)
CEI 34-141:2014
Données logistiques
Quantité minimale de commande
1
Fiche produit
Cahier de charge
Étendu
Compact
07U40HVU12-D - DURASTRIP HiVolt ARCH DIMABLE - 120V
Typologie
Ruban LED avec tension de secteur, gradable.
Caractéristiques
Version dimmable avec TRIAC, variation de l'intensité en douceur grâce à la puce de contrôle intégrée.
Protégés contre le survoltage, les défaillances et la surchauffe dans chaque segment de 2,30 cm.
Bouchon de fermeture et connexion électrique de très petites dimensions, semblables à celles du ruban.
Précâblé et coupé à la taille demandée, il peut être fourni avec un degré de protection IP40 ou IP65 en fonction du type d'utilisation.
AVERTISSEMENT : le pas de coupe est de 203 mm.
Installation
On conseille de commander l'équipe de montages à raison de 4 clips au mètre.
D'éventuelles demandes particulières seront spécifiées sur les formulaires du projet.
Matériau
Corps en PVC extrudé de dernière génération utilisable également à l'extérieur, résistant aux intempéries et aux rayons UV, embase et bords blancs, partie supérieure transparente.
Informations d'utilisation
230V: Dimmable TRIAC leading edge 10-100%
120V: Dimmable ELV 10-100%
Voir la liste des variateurs compatibles.
Accessoires
Clip PC pour ancrage.
Emballage
Fournies sur projet, de la longueur souhaitée.
Avec un câble d'une longueur de 1,50 m (couleur noire) avec une fiche Schuko (Schuko à collier plein IP44) ou câble dénudé (IP65).
LED
Durée: usage à l'intérieur > 50 000 h ; usage à l'extérieur > 35 000 h
Couleur de la lumiére
Choix de température de couleur dans les teintes du blanc.
Binning
ANSI/SDCM: 3 échelons 1 bin.
Connexions
Jusqu'à 50 m d'alimentation unique.
Données caractéristiques
Faisceau: 110°
Variable: Oui
Tension: 120 Vac
Douille: Connecteurs/Câbles libres
IP: 40/65
Tc: 4000 K
Ra: >90
Garantie LED: G3
RG: RG0
Dimensions
Dimensions
L: 1000 mm
L1: 16,5 mm
H: 7 mm
Pas de coupe
Pas de coupe: 203 mm
Éclairage et caractéristiques photométriques
Ouverture du faisceau: 110°
Flux nominal par mt: 1150 lm/m
Température de couleur: 4000 K
Couleur de la lumiére: Lumière naturelle
Indice de rendu des couleurs: >90
Durée de vie: 35000 h
Durée de vie des LED: L70B20
Temps de déclenchement: <0,2 s
Temps de chauffage jusqu'à 60% de la pleine efficacité: Lumière instantanée
Mercure: 0 mg
Caractéristiques électriques
Tension d'entrée: 120 Vac
Fréquence: 60 Hz
Variable: Oui
La classe d'efficacité énergétique du produit: Ce produit contient une source lumineuse de classe d’efficacité énergétique "E"
Nombre de cycles: 100000
Température de fonctionnement: -25°C / +35°C
Position de fonctionnement: 360°
Garantie LED
G3: Jusqu’à 3 ans
(4000h/année) 4000h = 11h par jour x 365 jours.
Sans limitation de la durée d’utilisation pour la première année, à condition que soient respectées les conditions d’utilisation.
Directives européennes
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Normes de produits
CEI EN 55015:2020 (+A11:2020)
CEI EN 60968:2016
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62560:2013 (+A1:2017/+A11:2020)
CEI 34-141:2014
Données logistiques
Quantité minimale de commande: 1
Emballage minimum: 1 / 1
07U40HVU12-D - DURASTRIP HiVolt ARCH DIMABLE - 120V
Typologie: Ruban LED avec tension de secteur, gradable. Caractéristiques: Version dimmable avec TRIAC, variation de l'intensité en douceur grâce à la puce de contrôle intégrée. Protégés contre le survoltage, les défaillances et la surchauffe dans chaque segment de 2,30 cm. Bouchon de fermeture et connexion électrique de très petites dimensions, semblables à celles du ruban. Précâblé et coupé à la taille demandée, il peut être fourni avec un degré de protection IP40 ou IP65 en fonction du type d'utilisation. AVERTISSEMENT : le pas de coupe est de 203 mm. Installation: On conseille de commander l'équipe de montages à raison de 4 clips au mètre. D'éventuelles demandes particulières seront spécifiées sur les formulaires du projet. Matériau: Corps en PVC extrudé de dernière génération utilisable également à l'extérieur, résistant aux intempéries et aux rayons UV, embase et bords blancs, partie supérieure transparente. Informations d'utilisation: 230V: Dimmable TRIAC leading edge 10-100% 120V: Dimmable ELV 10-100% Voir la liste des variateurs compatibles. Accessoires: Clip PC pour ancrage. Emballage: Fournies sur projet, de la longueur souhaitée. Avec un câble d'une longueur de 1,50 m (couleur noire) avec une fiche Schuko (Schuko à collier plein IP44) ou câble dénudé (IP65). LED: Durée: usage à l'intérieur > 50 000 h ; usage à l'extérieur > 35 000 h Couleur de la lumiére: Choix de température de couleur dans les teintes du blanc. Binning: ANSI/SDCM: 3 échelons 1 bin. Connexions: Jusqu'à 50 m d'alimentation unique. Données caractéristiques - Faisceau: 110°; Variable: Oui; Tension: 120 Vac; Douille: Connecteurs/Câbles libres; IP: 40/65; Tc: 4000 K; Ra: >90; Garantie LED: G3; RG: RG0. Dimensions - Dimensions; L: 1000 mm; L1: 16,5 mm; H: 7 mm; Pas de coupe; Pas de coupe: 203 mm. Éclairage et caractéristiques photométriques - Ouverture du faisceau: 110°; Flux nominal par mt: 1150 lm/m; Température de couleur: 4000 K; Couleur de la lumiére: Lumière naturelle; Indice de rendu des couleurs: >90; Durée de vie: 35000 h; Durée de vie des LED: L70B20; Temps de déclenchement: <0,2 s; Temps de chauffage jusqu'à 60% de la pleine efficacité: Lumière instantanée; Mercure: 0 mg. Caractéristiques électriques - Tension d'entrée: 120 Vac; Fréquence: 60 Hz; Variable: Oui; La classe d'efficacité énergétique du produit: Ce produit contient une source lumineuse de classe d’efficacité énergétique "E"; Nombre de cycles: 100000; Température de fonctionnement: -25°C / +35°C; Position de fonctionnement: 360°. Garantie LED - G3: Jusqu’à 3 ans ; (4000h/année) 4000h = 11h par jour x 365 jours. ; Sans limitation de la durée d’utilisation pour la première année, à condition que soient respectées les conditions d’utilisation. Directives européennes - 2009/125/EC * Ecodesign; 2011/65/EU * RoHS; 2012/19/EU * RAEE; 2014/30/EU * EMC; 2014/35/EU * LVD; 2015/863 * Amending RoHS; 2017/1369 * Regulation for Energy Labelling; 2019/2015 * Regulation for Energy Labelling; 2019/2020 * Regulation for Ecodesign; 2021/340 * Amending Reg. Energy Labelling; 2021/341 * Amending Reg. Ecodesign. Normes de produits - CEI EN 55015:2020 (+A11:2020); CEI EN 60968:2016; CEI EN 61000-3-2:2019 (+A1:2021); CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022); CEI EN 61547:2010; CEI EN 62031:2021 (+A11:2022); CEI EN 62471:2010; IEC/TR 62471-2:2009; CEI EN 62560:2013 (+A1:2017/+A11:2020); CEI 34-141:2014. Données logistiques - Quantité minimale de commande: 1; Emballage minimum: 1 / 1.
