Typologie
Flacher LED-Strahler, verwendbar im Innen- und Außenbereich.
Eigenschalften
Kann an Bewegungs- oder Dämmerlichtsensoren angeschlossen werden.
Material
Gehäuse aus lackiertem Druckguss-Aluminium.
Schwarz.
Abstrahlwinkel/Optik
120°
PIR
Umgebungsbeleuchtung: 3-2000 LUX (einstellbar)
Einschaltdauer: min: 10 Sek.÷ 3 Sek.
Max: 7 Min.÷ 3 Min.
Einbauhöhe: 1,8 m ÷ 2,5 m
Geschwindigkeit Bewegungserkennung: 0,6 ~ 1,5 m/s
Entfernung Bewegungserkenung: max.10 m (<24°C Umgebungstemperatur).
Hinweise
Nicht dimmbar.
Endstück für den professionellen Einsatz (Länge des Kabels 1 m).
Charakteristische Daten
Abmessungen
Beleuchtungstechnische und fotometrische Merkmale
CCT Nennfarbtemperatur
4000 K
Lichtfarbe
Natürliches Licht
Aufheizzeit bis zu 60% der vollen Effizienz
Sofort volles Licht
Elektrische Eigenschaften
Eingangsspannung
220-240 Vac
Betriebstemperatur
-25°C / +35°C

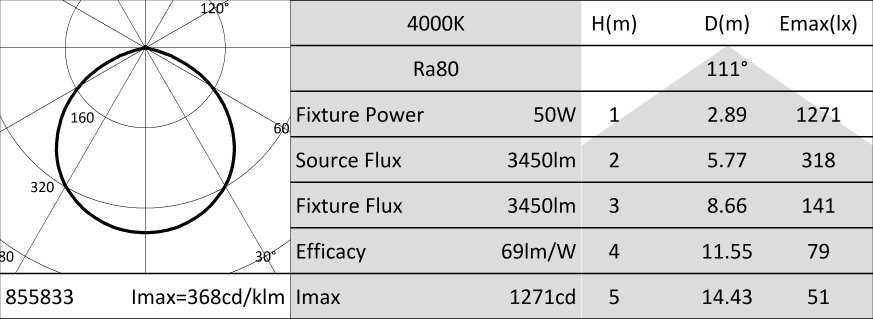

Fotometrie
Infopoint - Andere
Austauschbarkeit Lichtquelle
Austauschbare Lichtquelle durch einen Fachmann.
Austauschbarkeit Vorschaltgeräte
Nicht austauschbare Austauschbare Vorschaltgeräte.
LED-Garantie
G3
Bis 3 Jahre
(4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden.
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-5:2016
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Barcode einzelner Artikel
8011905855833
Produktdatenblatt
Ausschreibungstext
Erweitert
Kompakt
PANTH-B50NS - PANTH EVO PIR SENSOR
Typologie
Flacher LED-Strahler mit hoher Leistung; verwendbar im Innen- und Außenbereich.
Eigenschalften
Kann an Bewegungs- oder Dämmerlichtsensoren angeschlossen werden.
Material
Gehäuse aus Alu-Druckguss mit weißer Lackierung.
Schwarze Farbe.
Abstrahlwinkel/Optik
120°
PIR
Umgebungsbeleuchtung: 3-2000 LUX (einstellbar)
Einschaltdauer: min: 10 Sek.÷ 3 Sek.
Max: 7 Min.÷ 3 Min.
Einbauhöhe: 1,8 m ÷ 2,5 m
Geschwindigkeit Bewegungserkennung: 0,6 ~ 1,5 m/s
Entfernung Bewegungserkenung: max.10 m (<24°C Umgebungstemperatur).
Hinweise
Nicht dimmbar.
Endstück für den professionellen Einsatz (Länge des Kabels 1 m).
Charakteristische Daten
Leistung: 50 W
Strahl: 120°
Dimmbar: Nein
Netzspannung: 220-240 Vac
Fassung: Kabelenden
IP: 44
Lichtstrom: 5200 lm
PF: 0,98
Tc: 4000 K
Ra: >80
LED-Garantie: G3
Axis: 1600 cd
RG: RG1
Farbe: Schwarz
Abmessungen
Abmessungen
L: 221 mm
L1: 34 mm
H: 150 mm
Beleuchtungstechnische und fotometrische Merkmale
Abstrahlwinkel: 120°
Lichtstrom: 5200 lm
CCT Nennfarbtemperatur: 4000 K
Lichtfarbe: Natürliches Licht
Farbwiedergabe-Index: >80
Lebensdauer: 25000 h
LED Lebensdauer: L70B20
Auslösezeit: <0,2 s
Aufheizzeit bis zu 60% der vollen Effizienz: Sofort volles Licht
Elektrische Eigenschaften
Bemessungsleistung: 50 W
Eingangsspannung: 220-240 Vac
Frequenz: 50-60 Hz
Dimmbar: Nein
Leistungsfaktor (PF): 0,98
Eingangsstrom: 0,22 A
Anzahl der Zyklen: 100000
Betriebstemperatur: -25°C / +35°C
LED-Garantie
G3: Bis 3 Jahre
(4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden.
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-5:2016
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Nettogewicht: 950 gr
Barcode einzelner Artikel: 8011905855833
Stückzahl pro VPE: 10
Barcode VPE: 8011905855840
Mindestbestellmenge: 1
Infopoint - Andere
Reflektor: Ja
Austauschbarkeit Lichtquelle: Austauschbare Lichtquelle durch einen Fachmann.
Austauschbarkeit Vorschaltgeräte: Nicht austauschbare Austauschbare Vorschaltgeräte.
PANTH-B50NS - PANTH EVO PIR SENSOR
Typologie: Flacher LED-Strahler mit hoher Leistung; verwendbar im Innen- und Außenbereich. Eigenschalften: Kann an Bewegungs- oder Dämmerlichtsensoren angeschlossen werden. Material: Gehäuse aus Alu-Druckguss mit weißer Lackierung. Schwarze Farbe. Abstrahlwinkel/Optik: 120° PIR: Umgebungsbeleuchtung: 3-2000 LUX (einstellbar) Einschaltdauer: min: 10 Sek.÷ 3 Sek. Max: 7 Min.÷ 3 Min. Einbauhöhe: 1,8 m ÷ 2,5 m Geschwindigkeit Bewegungserkennung: 0,6 ~ 1,5 m/s Entfernung Bewegungserkenung: max.10 m (<24°C Umgebungstemperatur). Hinweise: Nicht dimmbar. Endstück für den professionellen Einsatz (Länge des Kabels 1 m). Charakteristische Daten - Leistung: 50 W; Strahl: 120°; Dimmbar: Nein; Netzspannung: 220-240 Vac; Fassung: Kabelenden; IP: 44; Lichtstrom: 5200 lm; PF: 0,98; Tc: 4000 K; Ra: >80; LED-Garantie: G3; Axis: 1600 cd; RG: RG1; Farbe: Schwarz. Abmessungen - Abmessungen; L: 221 mm; L1: 34 mm; H: 150 mm. Beleuchtungstechnische und fotometrische Merkmale - Abstrahlwinkel: 120°; Lichtstrom: 5200 lm; CCT Nennfarbtemperatur: 4000 K; Lichtfarbe: Natürliches Licht; Farbwiedergabe-Index: >80; Lebensdauer: 25000 h; LED Lebensdauer: L70B20; Auslösezeit: <0,2 s; Aufheizzeit bis zu 60% der vollen Effizienz: Sofort volles Licht. Elektrische Eigenschaften - Bemessungsleistung: 50 W; Eingangsspannung: 220-240 Vac; Frequenz: 50-60 Hz; Dimmbar: Nein; Leistungsfaktor (PF): 0,98; Eingangsstrom: 0,22 A; Anzahl der Zyklen: 100000; Betriebstemperatur: -25°C / +35°C. LED-Garantie - G3: Bis 3 Jahre ; (4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden. . EU-Richtlinien - 2009/125/EC * Ecodesign; 2011/65/EU * RoHS; 2012/19/EU * RAEE; 2014/30/EU * EMC; 2014/35/EU * LVD; 2015/863 * Amending RoHS; 2017/1369 * Regulation for Energy Labelling; 2019/2015 * Regulation for Energy Labelling; 2019/2020 * Regulation for Ecodesign; 2021/340 * Amending Reg. Energy Labelling; 2021/341 * Amending Reg. Ecodesign. Produktstandards - CEI EN 55015:2020 (+A11:2020); CEI EN 60598-1:2022; CEI EN 60598-2-5:2016; CEI EN 61000-3-2:2019 (+A1:2021); CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022); CEI EN 61547:2010; CEI EN 62031:2021 (+A11:2022); CEI EN 62471:2010; IEC/TR 62471-2:2009; CEI EN 62493:2015; CEI 34-141:2014. Logistik-Daten - Nettogewicht: 950 gr; Barcode einzelner Artikel: 8011905855833; Stückzahl pro VPE: 10; Barcode VPE: 8011905855840; Mindestbestellmenge: 1. Infopoint - Andere - Reflektor: Ja; Austauschbarkeit Lichtquelle: Austauschbare Lichtquelle durch einen Fachmann; Austauschbarkeit Vorschaltgeräte: Nicht austauschbare Austauschbare Vorschaltgeräte.
