Typologie
Minilini ist eine mit Netzspannung betriebener Stabstrahler für die Anbauinstallation.
Eigenschalften
Bestehend aus extrudiertem Aluminium mit Abdeckung aus opalem Polycarbonat, ist er für den Außenbereich konzipiert: 40 mm, breit und 301, 595 oder 1146 mm lang, erzeugt extrem leichte Linien mit allen verfügbaren Längen.
Durch die unterschiedlich hohen Halterungen aus Edelstahl ist es möglich, den Abstand zur Auflagefläche zu wählen und je nach beleuchtungstechnischen Bedürfnissen unterschiedliche Neigungen zu erzielen.
Inklusive integriertem Treiber und vor Spannungsspitzen geschütztem Stromkreis.
Installation
Mehrere Anbau-Montagewinkel mit Halterungen verschiedener fester Winkel - 15°, 30°, 45° - oder mit ausrichtbaren Halterungen unterschiedlicher Höhe, bestellbar über separate Artikelnummern.
Anwendungsinformation
230V: Dimmerabili 10-100%, TRIAC Leading edge
120V: ELV
Lichtfarbe
Wahl der Farbtemperatur bei Weiß.
Binning
ANSI/SDCM: 2 Stufen.
2700K - 3000K - 3500K
Verbindungen
Maximale Verbindungslänge: 18 Module für die 16W-Version; 9 Module für die 32W-Version; 4 Module für die 64W-Version.
Charakteristische Daten
Abmessungen
Beleuchtungstechnische und fotometrische Merkmale
CCT Nennfarbtemperatur
3000 K
Elektrische Eigenschaften
Eingangsspannung
220-240 Vac
Gewichteter Faktor
32 kWh/1000h
Fotometrie
LED-Garantie
G5h24
Vollgarantie
5 Jahre
(24h/24h) Gesamtgarantie bis zu 5 Jahre!
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-5:2016
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Barcode einzelner Artikel
8011905955335
Produktdatenblatt
Ausschreibungstext
Erweitert
Kompakt
MNLO32EP24FLO30E - MINILINI
Typologie
Minilini ist eine mit Netzspannung betriebener Stabstrahler für die Anbauinstallation.
Eigenschalften
Bestehend aus extrudiertem Aluminium mit Abdeckung aus opalem Polycarbonat, ist er für den Außenbereich konzipiert: 40 mm, breit und 301, 595 oder 1146 mm lang, erzeugt extrem leichte Linien mit allen verfügbaren Längen.
Durch die unterschiedlich hohen Halterungen aus Edelstahl ist es möglich, den Abstand zur Auflagefläche zu wählen und je nach beleuchtungstechnischen Bedürfnissen unterschiedliche Neigungen zu erzielen.
Inklusive integriertem Treiber und vor Spannungsspitzen geschütztem Stromkreis.
Installation
Mehrere Anbau-Montagewinkel mit Halterungen verschiedener fester Winkel - 15°, 30°, 45° - oder mit ausrichtbaren Halterungen unterschiedlicher Höhe, bestellbar über separate Artikelnummern.
Anwendungsinformation
230V: Dimmerabili 10-100%, TRIAC Leading edge
120V: ELV
Lichtfarbe
Wahl der Farbtemperatur bei Weiß.
Binning
ANSI/SDCM: 2 Stufen.
2700K - 3000K - 3500K
Verbindungen
Maximale Verbindungslänge: 18 Module für die 16W-Version; 9 Module für die 32W-Version; 4 Module für die 64W-Version.
Charakteristische Daten
Leistung: 32 W
Strahl: 110°
Dimmbar: Ja
Netzspannung: 220-240 Vac
IP: 65
Lichtstrom: 1390 lm
Tc: 3000 K
Ra: >90
LED-Garantie: G5h24
Axis: 480 cd
RG: RG1
Abmessungen
Abmessungen
L: 591 mm
L1: 40 mm
H: 40 mm

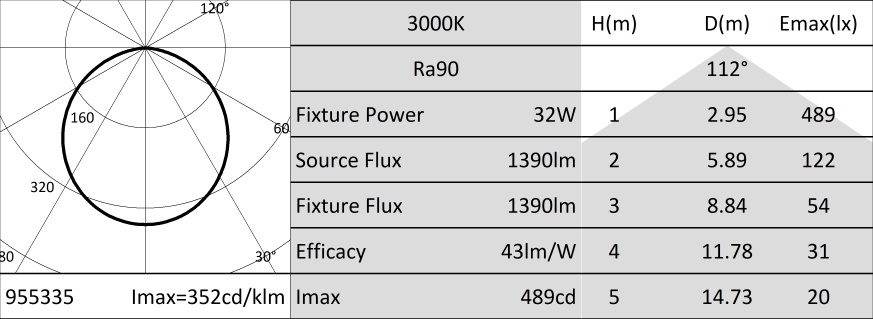

Beleuchtungstechnische und fotometrische Merkmale
Abstrahlwinkel: 110°
Lichtstrom: 1390 lm
CCT Nennfarbtemperatur: 3000 K
Lichtfarbe: Warmweiß
Farbwiedergabe-Index: >90
Lebensdauer: 50000 h
LED Lebensdauer: L70B20
Elektrische Eigenschaften
Bemessungsleistung: 32 W
Eingangsspannung: 220-240 Vac
Frequenz: 50 Hz
Dimmbar: Ja
Gewichteter Faktor: 32 kWh/1000h
LED-Garantie
G5h24: Vollgarantie
5 Jahre
(24h/24h) Gesamtgarantie bis zu 5 Jahre!
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-5:2016
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Barcode einzelner Artikel: 8011905955335
Mindestbestellmenge: 1
MNLO32EP24FLO30E - MINILINI
Typologie: Minilini ist eine mit Netzspannung betriebener Stabstrahler für die Anbauinstallation. Eigenschalften: Bestehend aus extrudiertem Aluminium mit Abdeckung aus opalem Polycarbonat, ist er für den Außenbereich konzipiert: 40 mm, breit und 301, 595 oder 1146 mm lang, erzeugt extrem leichte Linien mit allen verfügbaren Längen. Durch die unterschiedlich hohen Halterungen aus Edelstahl ist es möglich, den Abstand zur Auflagefläche zu wählen und je nach beleuchtungstechnischen Bedürfnissen unterschiedliche Neigungen zu erzielen. Inklusive integriertem Treiber und vor Spannungsspitzen geschütztem Stromkreis. Installation: Mehrere Anbau-Montagewinkel mit Halterungen verschiedener fester Winkel - 15°, 30°, 45° - oder mit ausrichtbaren Halterungen unterschiedlicher Höhe, bestellbar über separate Artikelnummern. Anwendungsinformation: 230V: Dimmerabili 10-100%, TRIAC Leading edge 120V: ELV Lichtfarbe: Wahl der Farbtemperatur bei Weiß. Binning: ANSI/SDCM: 2 Stufen. 2700K - 3000K - 3500K Verbindungen: Maximale Verbindungslänge: 18 Module für die 16W-Version; 9 Module für die 32W-Version; 4 Module für die 64W-Version. Charakteristische Daten - Leistung: 32 W; Strahl: 110°; Dimmbar: Ja; Netzspannung: 220-240 Vac; IP: 65; Lichtstrom: 1390 lm; Tc: 3000 K; Ra: >90; LED-Garantie: G5h24; Axis: 480 cd; RG: RG1. Abmessungen - Abmessungen; L: 591 mm; L1: 40 mm; H: 40 mm. Beleuchtungstechnische und fotometrische Merkmale - Abstrahlwinkel: 110°; Lichtstrom: 1390 lm; CCT Nennfarbtemperatur: 3000 K; Lichtfarbe: Warmweiß; Farbwiedergabe-Index: >90; Lebensdauer: 50000 h; LED Lebensdauer: L70B20. Elektrische Eigenschaften - Bemessungsleistung: 32 W; Eingangsspannung: 220-240 Vac; Frequenz: 50 Hz; Dimmbar: Ja; Gewichteter Faktor: 32 kWh/1000h. LED-Garantie - G5h24: Vollgarantie ; 5 Jahre ; (24h/24h) Gesamtgarantie bis zu 5 Jahre!. EU-Richtlinien - 2009/125/EC * Ecodesign; 2011/65/EU * RoHS; 2012/19/EU * RAEE; 2014/30/EU * EMC; 2014/35/EU * LVD; 2015/863 * Amending RoHS; 2017/1369 * Regulation for Energy Labelling; 2019/2015 * Regulation for Energy Labelling; 2019/2020 * Regulation for Ecodesign; 2021/340 * Amending Reg. Energy Labelling; 2021/341 * Amending Reg. Ecodesign. Produktstandards - CEI EN 55015:2020 (+A11:2020); CEI EN 60598-1:2022; CEI EN 60598-2-5:2016; CEI EN 61000-3-2:2019 (+A1:2021); CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022); CEI EN 61547:2010; CEI EN 62031:2021 (+A11:2022); CEI EN 62471:2010; IEC/TR 62471-2:2009; CEI EN 62493:2015; CEI 34-141:2014. Logistik-Daten - Barcode einzelner Artikel: 8011905955335; Mindestbestellmenge: 1.
