Typologie
LED-Streifen mit Netzspannung, dimmbar.
Eigenschalften
Dimmbare Version mit TRIAC, weiches Dimmen dank des integrierten Steuerchips.
Jedes 2,30 cm lange Segment des Strips ist vor Überspannung, Beschädigung oder Überhitzung geschützt.
Abschlusskappe und elektrischer Anschluss sind von extrem geringer Größe, ähnlich denen des Strips.
Lieferung in der gewünschten Größe und bereits vorverkabelt, je nach Verwendungsart mit Schutzgrad IP40 oder IP65 erhältlich.
WARNUNG: Der Schneidabstand beträgt 203 mm.
Installation
Es empfiehlt sich, die Montageclips unter Berücksichtigung von 4 Clips pro Meter zu bestellen.
Alle Sonderwünsche werden in den Projektformularen angegeben.
Material
Gehäuse aus extrudiertem PVC der neuesten Generation, auch für den Außenbereich, wetter- und UV-beständig, Unterteil und Seiten in weißer Farbe zur Vermeidung einer seitlichen Lichtemission und transparente Abdeckung.
Anwendungsinformation
230V: Dimmbar mit TRIAC leading edge 10-100 %
Dimmbar mit ELV 10-100 %
Siehe Liste der kompatiblen Dimmer.
Zubehör
Befestigungsclip.
Verpackung
Verpackt in Rollen in der angeforderten Länge.
Zusammen mit einem 1,50 m langen Kabel (schwarz) geliefert, das mit einem Schuko-Stecker (Schuko IP44) ausgestattet ist oder mit freien Einspeisern (IP65).
LED
Lebensdauer: Verwendung im Innenbereich >50.000 h; Verwendung im Außenbereich >35.000 h
Lichtfarbe
Wahl der Farbtemperatur bei Weiß.
Binning
ANSI/SDCM: 3 Stufen 1 Schiene.
Verbindungen
Bis zu 50 Meter Länge mit einem Betriebsgerät.
Verbinder
/
Offene Kabelenden
Charakteristische Daten
Fassung
Verbinder/Offene Kabelenden
Abmessungen
Beleuchtungstechnische und fotometrische Merkmale
Nominaler Lichtstrom pro Meter
860 lm/m
CCT Nennfarbtemperatur
2700 K
Aufheizzeit bis zu 60% der vollen Effizienz
Sofort volles Licht
Elektrische Eigenschaften
Eingangsspannung
220-240 Vac
Die Energieeffizienzklasse des Produkts
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse "G"
Betriebstemperatur
-25°C / +35°C

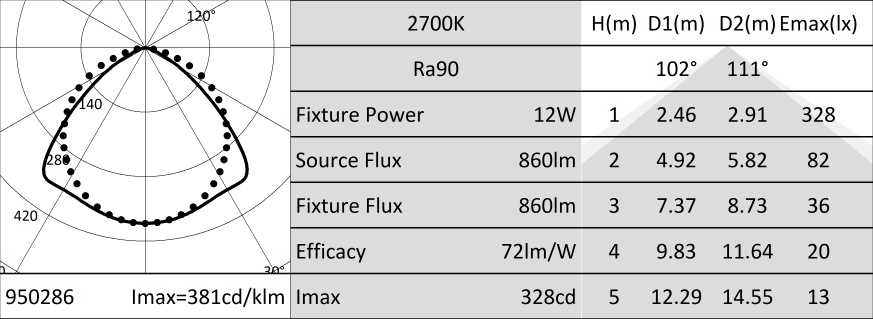

Fotometrie
LED-Garantie
G3
Bis 3 Jahre
(4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden.
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-1:2022
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Produktdatenblatt
Ausschreibungstext
Erweitert
Kompakt
07U27HVE12-D - DURASTRIP HiVolt ARCH DIMMBAR - 120V
Typologie
LED-Streifen mit Netzspannung, dimmbar.
Eigenschalften
Dimmbare Version mit TRIAC, weiches Dimmen dank des integrierten Steuerchips.
Jedes 2,30 cm lange Segment des Strips ist vor Überspannung, Beschädigung oder Überhitzung geschützt.
Abschlusskappe und elektrischer Anschluss sind von extrem geringer Größe, ähnlich denen des Strips.
Lieferung in der gewünschten Größe und bereits vorverkabelt, je nach Verwendungsart mit Schutzgrad IP40 oder IP65 erhältlich.
WARNUNG: Der Schneidabstand beträgt 203 mm.
Installation
Es empfiehlt sich, die Montageclips unter Berücksichtigung von 4 Clips pro Meter zu bestellen.
Alle Sonderwünsche werden in den Projektformularen angegeben.
Material
Gehäuse aus extrudiertem PVC der neuesten Generation, auch für den Außenbereich, wetter- und UV-beständig, Unterteil und Seiten in weißer Farbe zur Vermeidung einer seitlichen Lichtemission und transparente Abdeckung.
Anwendungsinformation
230V: Dimmbar mit TRIAC leading edge 10-100 %
Dimmbar mit ELV 10-100 %
Siehe Liste der kompatiblen Dimmer.
Zubehör
Befestigungsclip.
Verpackung
Verpackt in Rollen in der angeforderten Länge.
Zusammen mit einem 1,50 m langen Kabel (schwarz) geliefert, das mit einem Schuko-Stecker (Schuko IP44) ausgestattet ist oder mit freien Einspeisern (IP65).
LED
Lebensdauer: Verwendung im Innenbereich >50.000 h; Verwendung im Außenbereich >35.000 h
Lichtfarbe
Wahl der Farbtemperatur bei Weiß.
Binning
ANSI/SDCM: 3 Stufen 1 Schiene.
Verbindungen
Bis zu 50 Meter Länge mit einem Betriebsgerät.
Charakteristische Daten
Leistung: 12 W
Strahl: 110°
Dimmbar: Ja
Netzspannung: 220-240 Vac
Fassung: Verbinder/Offene Kabelenden
IP: 40/65
Tc: 2700 K
Ra: >90
LED-Garantie: G3
RG: RG0
Abmessungen
Abmessungen
L: 1000 mm
L1: 16,5 mm
H: 7 mm
Schneideabstand
Schneideabstand: 203 mm
Beleuchtungstechnische und fotometrische Merkmale
Abstrahlwinkel: 110°
Nominaler Lichtstrom pro Meter: 860 lm/m
CCT Nennfarbtemperatur: 2700 K
Lichtfarbe: Warmweiß
Farbwiedergabe-Index: >90
Lebensdauer: 35000 h
LED Lebensdauer: L70B20
Auslösezeit: <0,2 s
Aufheizzeit bis zu 60% der vollen Effizienz: Sofort volles Licht
Quecksilber: 0 mg
Elektrische Eigenschaften
Bemessungsleistung: 12 W
Eingangsspannung: 220-240 Vac
Frequenz: 50 Hz
Dimmbar: Ja
Die Energieeffizienzklasse des Produkts: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse "G"
Anzahl der Zyklen: 100000
Betriebstemperatur: -25°C / +35°C
Brennstellung: 360°
LED-Garantie
G3: Bis 3 Jahre
(4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden.
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2014/35/EU * LVD
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-1:2022
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Mindestbestellmenge: 1
Minimale Verpackung: 1 / 1
07U27HVE12-D - DURASTRIP HiVolt ARCH DIMMBAR - 120V
Typologie: LED-Streifen mit Netzspannung, dimmbar. Eigenschalften: Dimmbare Version mit TRIAC, weiches Dimmen dank des integrierten Steuerchips. Jedes 2,30 cm lange Segment des Strips ist vor Überspannung, Beschädigung oder Überhitzung geschützt. Abschlusskappe und elektrischer Anschluss sind von extrem geringer Größe, ähnlich denen des Strips. Lieferung in der gewünschten Größe und bereits vorverkabelt, je nach Verwendungsart mit Schutzgrad IP40 oder IP65 erhältlich. WARNUNG: Der Schneidabstand beträgt 203 mm. Installation: Es empfiehlt sich, die Montageclips unter Berücksichtigung von 4 Clips pro Meter zu bestellen. Alle Sonderwünsche werden in den Projektformularen angegeben. Material: Gehäuse aus extrudiertem PVC der neuesten Generation, auch für den Außenbereich, wetter- und UV-beständig, Unterteil und Seiten in weißer Farbe zur Vermeidung einer seitlichen Lichtemission und transparente Abdeckung. Anwendungsinformation: 230V: Dimmbar mit TRIAC leading edge 10-100 % Dimmbar mit ELV 10-100 % Siehe Liste der kompatiblen Dimmer. Zubehör: Befestigungsclip. Verpackung: Verpackt in Rollen in der angeforderten Länge. Zusammen mit einem 1,50 m langen Kabel (schwarz) geliefert, das mit einem Schuko-Stecker (Schuko IP44) ausgestattet ist oder mit freien Einspeisern (IP65). LED: Lebensdauer: Verwendung im Innenbereich >50.000 h; Verwendung im Außenbereich >35.000 h Lichtfarbe: Wahl der Farbtemperatur bei Weiß. Binning: ANSI/SDCM: 3 Stufen 1 Schiene. Verbindungen: Bis zu 50 Meter Länge mit einem Betriebsgerät. Charakteristische Daten - Leistung: 12 W; Strahl: 110°; Dimmbar: Ja; Netzspannung: 220-240 Vac; Fassung: Verbinder/Offene Kabelenden; IP: 40/65; Tc: 2700 K; Ra: >90; LED-Garantie: G3; RG: RG0. Abmessungen - Abmessungen; L: 1000 mm; L1: 16,5 mm; H: 7 mm; Schneideabstand; Schneideabstand: 203 mm. Beleuchtungstechnische und fotometrische Merkmale - Abstrahlwinkel: 110°; Nominaler Lichtstrom pro Meter: 860 lm/m; CCT Nennfarbtemperatur: 2700 K; Lichtfarbe: Warmweiß; Farbwiedergabe-Index: >90; Lebensdauer: 35000 h; LED Lebensdauer: L70B20; Auslösezeit: <0,2 s; Aufheizzeit bis zu 60% der vollen Effizienz: Sofort volles Licht; Quecksilber: 0 mg. Elektrische Eigenschaften - Bemessungsleistung: 12 W; Eingangsspannung: 220-240 Vac; Frequenz: 50 Hz; Dimmbar: Ja; Die Energieeffizienzklasse des Produkts: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse "G"; Anzahl der Zyklen: 100000; Betriebstemperatur: -25°C / +35°C; Brennstellung: 360°. LED-Garantie - G3: Bis 3 Jahre ; (4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden. . EU-Richtlinien - 2009/125/EC * Ecodesign; 2011/65/EU * RoHS; 2012/19/EU * RAEE; 2014/30/EU * EMC; 2014/35/EU * LVD; 2015/863 * Amending RoHS; 2017/1369 * Regulation for Energy Labelling; 2019/2015 * Regulation for Energy Labelling; 2019/2020 * Regulation for Ecodesign; 2021/340 * Amending Reg. Energy Labelling; 2021/341 * Amending Reg. Ecodesign. Produktstandards - CEI EN 55015:2020 (+A11:2020); CEI EN 60598-1:2022; CEI EN 60598-2-1:2022; CEI EN 61000-3-2:2019 (+A1:2021); CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022); CEI EN 61547:2010; CEI EN 62031:2021 (+A11:2022); CEI EN 62471:2010; IEC/TR 62471-2:2009; CEI EN 62493:2015; CEI 34-141:2014. Logistik-Daten - Mindestbestellmenge: 1; Minimale Verpackung: 1 / 1.
