Typologie
24V Streifen-LED.
Eigenschalften
Die Angaben zum Lichtstrom sind REELLE Werte, die auf dem LED-Streifen und unter den tatsächlichen Nutzungsbedingungen gemessen wurden (die Nennwerte des Leuchtmittels werden nicht angegeben).
Installation
Die 25-W- und 60-W-Strips können mithilfe des vorhandenen doppelseitigen Klebebandes 3M oder mit Befestigungsklammern montiert werden. Nur bei der 96-W-Version wird die Verwendung von Aluminiumprofilen empfohlen, um die Wärmeabführung zu optimieren.
Bei einer Befestigung mit dem doppelseitigen Klebeband ist die Klebefläche im Vorfeld sorgfältig zu entfetten.
Anwendungsinformation
Dimmbar 0-100%
DALI - DMX
Analoge und digitale Hausautomationssysteme
Push Dali mit ZKCDA-Controller
Kompatibel mit CASAMBI
Stromversorgung
Maximaler Strom pro Einspeisung: 4A.
Verpackung
Verpackt in 4-Meter-Rollen.
Dieses Produkt kann individuell angepasst werden: Konsultieren Sie den Katalog oder das Verkaufspersonal für Einzelheiten.
Hinweise
Lose Endstücke.
Die Strips können gemäß den auf dem Substrat gedruckten Schnittangaben nach Maß geschnitten werden.
Lichtfarbe
Änderung der Farbtemperatur bei Weiß.
Verbindungen
IP20: Endstücke mit losen Kabeln.
Maximale Verbindungslänge 5 m. Max. 4A.
Für längere Verbindungen, die in Reihe oder parallel geschaltet werden, siehe Plan in Info Tech.
Die Strips können gemäß den auf die Strips gedruckten Schnittanleitungen nach Maß geschnitten werden.
Charakteristische Daten
Abmessungen
Schneideabstand
50 mm
LED-Achsabstand
16 mm
Beleuchtungstechnische und fotometrische Merkmale
Nominaler Lichtstrom pro Meter
2040 lm/m
CCT Nennfarbtemperatur
2700 K
Aufheizzeit bis zu 60% der vollen Effizienz
Sofort volles Licht
Elektrische Eigenschaften
Die Energieeffizienzklasse des Produkts
Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse "F"
Betriebstemperatur
-25°C / +35°C
Fotometrie
LED-Garantie
G2
Bis 2 Jahre
(4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden.
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-1:2022
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Barcode einzelner Artikel
8011905849016
Minimale Verpackung
1 / 20
Produktdatenblatt
Ausschreibungstext
Erweitert
Kompakt
05U272424IN - DURASTRIP SELECT IP20
Typologie
24V Streifen-LED.
Eigenschalften
Die Angaben zum Lichtstrom sind REELLE Werte, die auf dem LED-Streifen und unter den tatsächlichen Nutzungsbedingungen gemessen wurden (die Nennwerte des Leuchtmittels werden nicht angegeben).
Installation
Die 25-W- und 60-W-Strips können mithilfe des vorhandenen doppelseitigen Klebebandes 3M oder mit Befestigungsklammern montiert werden. Nur bei der 96-W-Version wird die Verwendung von Aluminiumprofilen empfohlen, um die Wärmeabführung zu optimieren.
Bei einer Befestigung mit dem doppelseitigen Klebeband ist die Klebefläche im Vorfeld sorgfältig zu entfetten.
Anwendungsinformation
Dimmbar 0-100%
DALI - DMX
Analoge und digitale Hausautomationssysteme
Push Dali mit ZKCDA-Controller
Kompatibel mit CASAMBI
Stromversorgung
Maximaler Strom pro Einspeisung: 4A.
Verpackung
Verpackt in 4-Meter-Rollen.
Dieses Produkt kann individuell angepasst werden: Konsultieren Sie den Katalog oder das Verkaufspersonal für Einzelheiten.
Hinweise
Lose Endstücke.
Die Strips können gemäß den auf dem Substrat gedruckten Schnittangaben nach Maß geschnitten werden.
Lichtfarbe
Änderung der Farbtemperatur bei Weiß.
Verbindungen
IP20: Endstücke mit losen Kabeln.
Maximale Verbindungslänge 5 m. Max. 4A.
Für längere Verbindungen, die in Reihe oder parallel geschaltet werden, siehe Plan in Info Tech.
Die Strips können gemäß den auf die Strips gedruckten Schnittanleitungen nach Maß geschnitten werden.
Charakteristische Daten
Leistung: 96 W
Strahl: 120°
Dimmbar: Ja
Netzspannung: 24 Vdc
Fassung: Offene Kabelenden
IP: 20
Lichtstrom: 8160 lm
Tc: 2700 K
Ra: >90
LED-Garantie: G2
RG: RG0
Abmessungen
Abmessungen
L: 4000 mm
L1: 8 mm
H: 2,3 mm
Schneideabstand
Schneideabstand: 50 mm
LED-Achsabstand: 16 mm

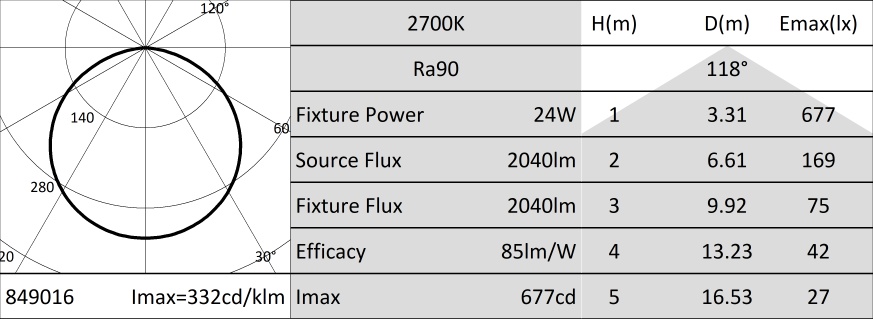

Beleuchtungstechnische und fotometrische Merkmale
Abstrahlwinkel: 120°
Nominaler Lichtstrom pro Meter: 2040 lm/m
Lichtstrom: 8160 lm
CCT Nennfarbtemperatur: 2700 K
Lichtfarbe: Warmweiß
Farbwiedergabe-Index: >90
Lebensdauer: 30000 h
LED Lebensdauer: L70B20
Auslösezeit: <0,2 s
Aufheizzeit bis zu 60% der vollen Effizienz: Sofort volles Licht
Quecksilber: 0 mg
Elektrische Eigenschaften
Bemessungsleistung: 96 W
Eingangsspannung: 24 Vdc
Dimmbar: Ja
Die Energieeffizienzklasse des Produkts: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse "F"
Anzahl der Zyklen: 60000
Betriebstemperatur: -25°C / +35°C
Brennstellung: 360°
LED-Garantie
G2: Bis 2 Jahre
(4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden.
EU-Richtlinien
2009/125/EC * Ecodesign
2011/65/EU * RoHS
2012/19/EU * RAEE
2014/30/EU * EMC
2015/863 * Amending RoHS
2017/1369 * Regulation for Energy Labelling
2019/2015 * Regulation for Energy Labelling
2019/2020 * Regulation for Ecodesign
2021/340 * Amending Reg. Energy Labelling
2021/341 * Amending Reg. Ecodesign
Produktstandards
CEI EN 55015:2020 (+A11:2020)
CEI EN 60598-1:2022
CEI EN 60598-2-1:2022
CEI EN 61000-3-2:2019 (+A1:2021)
CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022)
CEI EN 61547:2010
CEI EN 62031:2021 (+A11:2022)
CEI EN 62471:2010
IEC/TR 62471-2:2009
CEI EN 62493:2015
CEI 34-141:2014
Logistik-Daten
Nettogewicht: 80 gr
Barcode einzelner Artikel: 8011905849016
Stückzahl pro VPE: 20
Mindestbestellmenge: 1
Minimale Verpackung: 1 / 20
05U272424IN - DURASTRIP SELECT IP20
Typologie: 24V Streifen-LED. Eigenschalften: Die Angaben zum Lichtstrom sind REELLE Werte, die auf dem LED-Streifen und unter den tatsächlichen Nutzungsbedingungen gemessen wurden (die Nennwerte des Leuchtmittels werden nicht angegeben). Installation: Die 25-W- und 60-W-Strips können mithilfe des vorhandenen doppelseitigen Klebebandes 3M oder mit Befestigungsklammern montiert werden. Nur bei der 96-W-Version wird die Verwendung von Aluminiumprofilen empfohlen, um die Wärmeabführung zu optimieren. Bei einer Befestigung mit dem doppelseitigen Klebeband ist die Klebefläche im Vorfeld sorgfältig zu entfetten. Anwendungsinformation: Dimmbar 0-100% DALI - DMX Analoge und digitale Hausautomationssysteme Push Dali mit ZKCDA-Controller Kompatibel mit CASAMBI Stromversorgung: Maximaler Strom pro Einspeisung: 4A. Verpackung: Verpackt in 4-Meter-Rollen. Dieses Produkt kann individuell angepasst werden: Konsultieren Sie den Katalog oder das Verkaufspersonal für Einzelheiten. Hinweise: Lose Endstücke. Die Strips können gemäß den auf dem Substrat gedruckten Schnittangaben nach Maß geschnitten werden. Lichtfarbe: Änderung der Farbtemperatur bei Weiß. Verbindungen: IP20: Endstücke mit losen Kabeln. Maximale Verbindungslänge 5 m. Max. 4A. Für längere Verbindungen, die in Reihe oder parallel geschaltet werden, siehe Plan in Info Tech. Die Strips können gemäß den auf die Strips gedruckten Schnittanleitungen nach Maß geschnitten werden. Charakteristische Daten - Leistung: 96 W; Strahl: 120°; Dimmbar: Ja; Netzspannung: 24 Vdc; Fassung: Offene Kabelenden; IP: 20; Lichtstrom: 8160 lm; Tc: 2700 K; Ra: >90; LED-Garantie: G2; RG: RG0. Abmessungen - Abmessungen; L: 4000 mm; L1: 8 mm; H: 2,3 mm; Schneideabstand; Schneideabstand: 50 mm; LED-Achsabstand: 16 mm. Beleuchtungstechnische und fotometrische Merkmale - Abstrahlwinkel: 120°; Nominaler Lichtstrom pro Meter: 2040 lm/m; Lichtstrom: 8160 lm; CCT Nennfarbtemperatur: 2700 K; Lichtfarbe: Warmweiß; Farbwiedergabe-Index: >90; Lebensdauer: 30000 h; LED Lebensdauer: L70B20; Auslösezeit: <0,2 s; Aufheizzeit bis zu 60% der vollen Effizienz: Sofort volles Licht; Quecksilber: 0 mg. Elektrische Eigenschaften - Bemessungsleistung: 96 W; Eingangsspannung: 24 Vdc; Dimmbar: Ja; Die Energieeffizienzklasse des Produkts: Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse "F"; Anzahl der Zyklen: 60000; Betriebstemperatur: -25°C / +35°C; Brennstellung: 360°. LED-Garantie - G2: Bis 2 Jahre ; (4000h/Jahr) 4000h = 11h pro Tag x 365 Tage. Ohne Einschränkungen bei der Nutzungsdauer im ersten Jahr, sofern die Einbaubedingungen eingehalten wurden. . EU-Richtlinien - 2009/125/EC * Ecodesign; 2011/65/EU * RoHS; 2012/19/EU * RAEE; 2014/30/EU * EMC; 2015/863 * Amending RoHS; 2017/1369 * Regulation for Energy Labelling; 2019/2015 * Regulation for Energy Labelling; 2019/2020 * Regulation for Ecodesign; 2021/340 * Amending Reg. Energy Labelling; 2021/341 * Amending Reg. Ecodesign. Produktstandards - CEI EN 55015:2020 (+A11:2020); CEI EN 60598-1:2022; CEI EN 60598-2-1:2022; CEI EN 61000-3-2:2019 (+A1:2021); CEI EN 61000-3-3:2014 (+EC1:2014/+EC2:2016/+A1:2021/+A2:2022); CEI EN 61547:2010; CEI EN 62031:2021 (+A11:2022); CEI EN 62471:2010; IEC/TR 62471-2:2009; CEI EN 62493:2015; CEI 34-141:2014. Logistik-Daten - Nettogewicht: 80 gr; Barcode einzelner Artikel: 8011905849016; Stückzahl pro VPE: 20; Mindestbestellmenge: 1; Minimale Verpackung: 1 / 20.
